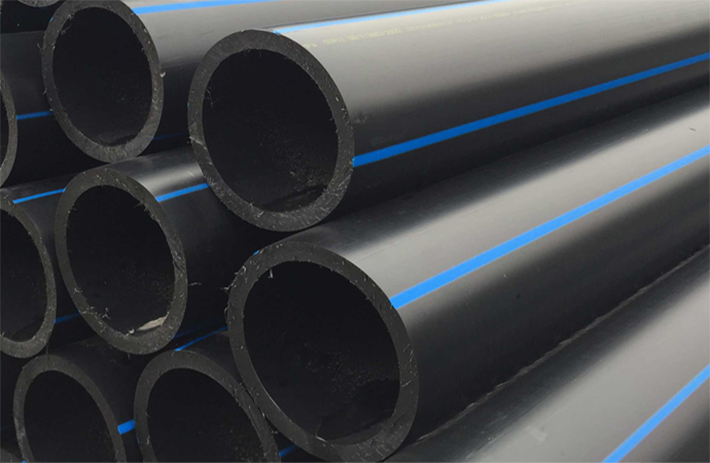

Трубы ПЭ технические (ПНД)





ОПИСАНИЕ

Трубы ПЭ технические (трубы ПНД технические) изготавливаются из вторичного или первичного полимерного сырья и предназначены для применения в различных областях промышленности и строительства. Трубы ПЭ технические изготовляются на основании ТУ ТУ2248-001-21619264-2013.

ПНД трубы для водоснабжения (ГОСТ 18599-2001) предназначены для строительства трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40°С, в соответствии со СНиП 3.05.04-85 «Наружные сети водоснабжения и канализации».

УСЛОВИЯ МОНТАЖА

Монтируются трубы ПНД несколькими способами: с помощью контактно-стыковой, электромуфтовой сварки и с использованием соединительных фитингов.

Сварка встык соединяет полиэтиленовые изделия в том случае, когда есть вероятность размещения самих изделий и оснащения для предстоящих сварочных работ. Контактная стыковая сварка считается одним из приоритетных способов сваривания труб ПЭ 80 или ПЭ 63. Также стыковым способом свариваются трубы, диаметр которых не менее 63мм. В результате данной сварки на трубах с внутренней и внешней сторон образуется шов, который впоследствии легко удаляется, в результате чего поверхности изделия получаются гладкими.

Электромуфтовую сварку (сварку с закладными нагревателями) оптимальней всего использовать в условиях ограниченных зон, таких как узкие траншеи, колодцы или камеры. Такой вид сварки заключен в расплавлении полиэтилена на поверхностях, которые нужно соединить, в результате чего обеспечивается неразъемный контакт.

Преимуществом неразъемных соединений пластиковых изделий можно считать наивысшую степень прочности, ненадобностью дополнительного обслуживания, длительным рабочим сроком, а также тем, что неразъемные соединения обеспечивают герметичности и устойчивы к негативным внешним факторам.

ОБЛАСТЬ ПРИМЕНЕНИЯ

  • защита силовых и слаботочных электрических кабелей от механических повреждений при открытой и скрытой прокладке в земле;
  • прокладка кабеля, электротехнических коммуникаций в земле;
  • прокладка линий связи;
  • при подземной прокладке кабеля методом прокола ГНБ;
  • в строительстве при заливке в монолитобетон;
  • для наружных и внутренних безнапорных трубопроводов, водоотведения, выдерживают температуру от 0 до 40 °С;
  • для безнапорной канализации;
  • для образования пустот и каналов при изготовлении железобетонных изделий;
  • в качестве защитных оболочек при прокладке трубопровода;
  • для слива и безнапорной транспортировки химически нейтральных к полиэтилену сред;
  • для перемещения сыпучих сред;
  • для организации вентиляционных систем с естественным притоком и оттоком воздуха;

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

геометрические размеры труб ПНД технических должны соответствовать требованиям, установленным в конструкторской документации и ТУ;

наружный диаметр выпускаемых труб ПНД технических: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 160, 200, 225мм. Допускается изготовление труб с другими наружными диаметрами в соответствии с требованиями ТУ;

конструкция труб должна соответствовать конструкторской документации в зависимости от их исполнения, и обеспечивать прочность, долговечность и удобство эксплуатации;

изделия пригодны для эксплуатации в электротехнических целях при предельной температуре наружной поверхности трубы от минус 50 до плюс 70 °С;

трубы пригодны для применения в составе систем канализации и трубопроводов, транспортирующих техническую воду при температуре от 0 до 40 градусов С, а также другие жидкие и газообразные вещества, не оказывающие разрушающего воздействия на материал трубопровода;

замерзание жидкости внутри трубопровода не допускается;

трубы не предназначены для использования в трубопроводах, работающих под давлением (жидкости, газа);

Предельные отклонения формы и геометрических размеров труб (в том числе-допустимая овальность) приводятся в ТУ;

Средний наружный диаметр, мм

Расчетная масса 1 м трубы, кг

СЛ

С

Т

10

-

-

0,052

16

-

-

0,092

20

-

-

0,118

25

-

0,151

0,172

32

-

0,197

0,280

40

0,249

0,286

0,432

50

0,315

0,443

0,669

63

0,497

0,691

1,06

75

0,678

0,981

1,490

90

0,982

1,420

2,15

110

1,44

2,09

3,20

125

1,87

2,69

4,16

160

3,06

4,37

6,70

225

5,98

8,74

13,4

315

11,8

17,1

26,2

Примечание — Масса 1 мтруб рассчитана при средней плотности полиолефинов 950 кг/м3 с учетом половины допусков на толщину и средний наружный диаметр

ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ТРУБ ПНД ТЕХНИЧЕСКИХ

  • с толщиной стенки по запросу заказчика;
  • изготовление трубы различных цветовых гамм.

ПРЕИМУЩЕСТВА

  • Технико-экономическая эффективность полиэтиленовых труб достигается за счет их преимуществ перед остальными - чугунными, керамическими, железобетонными трубами:
  • производство полиэтиленовых труб — одно из самых экологически чистых производств;
  • высокая коррозионная стойкость повышает срок службы до 50 лет и обеспечивает возможность прокладки в агрессивных средах, а также обеспечивают низкую застаиваемость коррозионными отложениями и исключает работы по антикоррозионной защите наружной и внутренней поверхности;
  • легкость и возможность изготовления трубы большой строительной длины, а значит, снижение количество сварных соединений и увеличение надежности всей магистрали;
  • меньший вес существенно облегчает транспортировку и монтаж;
  • возможность транспортировки по трубам ПЭ агрессивных материалов в течение продолжительного времени без изменения структуры и свойств самих труб;
  • гибкость позволяет проходить повороты трассы без применения фасонных изделий, а также поставлять значительную часть типоразмеров труб бухтами, в итоге резко сокращается срок монтажа и его стоимость;
  • гладкость внутренней поверхности обеспечивает повышенную пропускную способность трубопроводов;
  • эластичность обеспечивает меньшую чувствительность к гидравлическому удару и неразрушимость при замерзании воды;
