Кабель для опор освещения

Основной задачей кабеля является распределение и передача электроэнергии.  Существуют несколько видов (категорий) кабеля, применяемых в области наружного освещения: для прокладки в траншее (в земле), для прокладки по воздуху, для подключения светильников, для заземления.

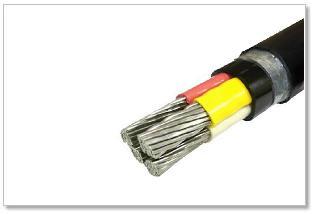

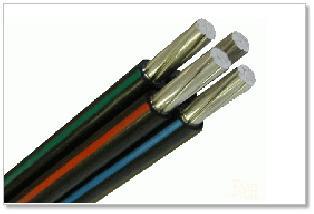

Силовой бронированный кабель для прокладки в земле, траншее (ВБбШв)	Самонесущий изолированный провод (СИП) для прокладки по воздуху

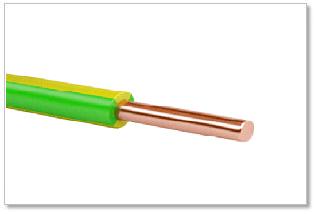

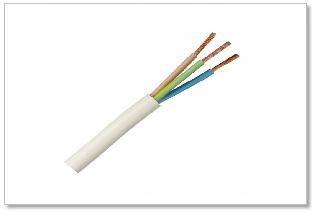

Провода для подключения светильников	Провода для заземления

Расшифровка кабеля и провода:

1. Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-П, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004):

КГ — кабель гибкий
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke – с пониженным дымо- и газовыделение
П — изоляция или оболочка из термопластичного полиэтилена
Бб – бронированный покров из стальных лент
Шв — наружный покров из ПВХ шланга

2. Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного покрова («голый»)

3. Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

К — (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э — экран

4. Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

5. Подвесные провода:
А — Алюминиевый голый провод
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП — Самонесущий Изолированный Провод

6. Некоторые типы кабеля расшифровываются особым образом:
КСПВ — Кабели для Систем Передачи в Виниловой оболочке
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие).
ПВС — Провод в Виниловой оболочке Соединительный
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий
