Монтаж БРП (Блочно распределительная подстанция)

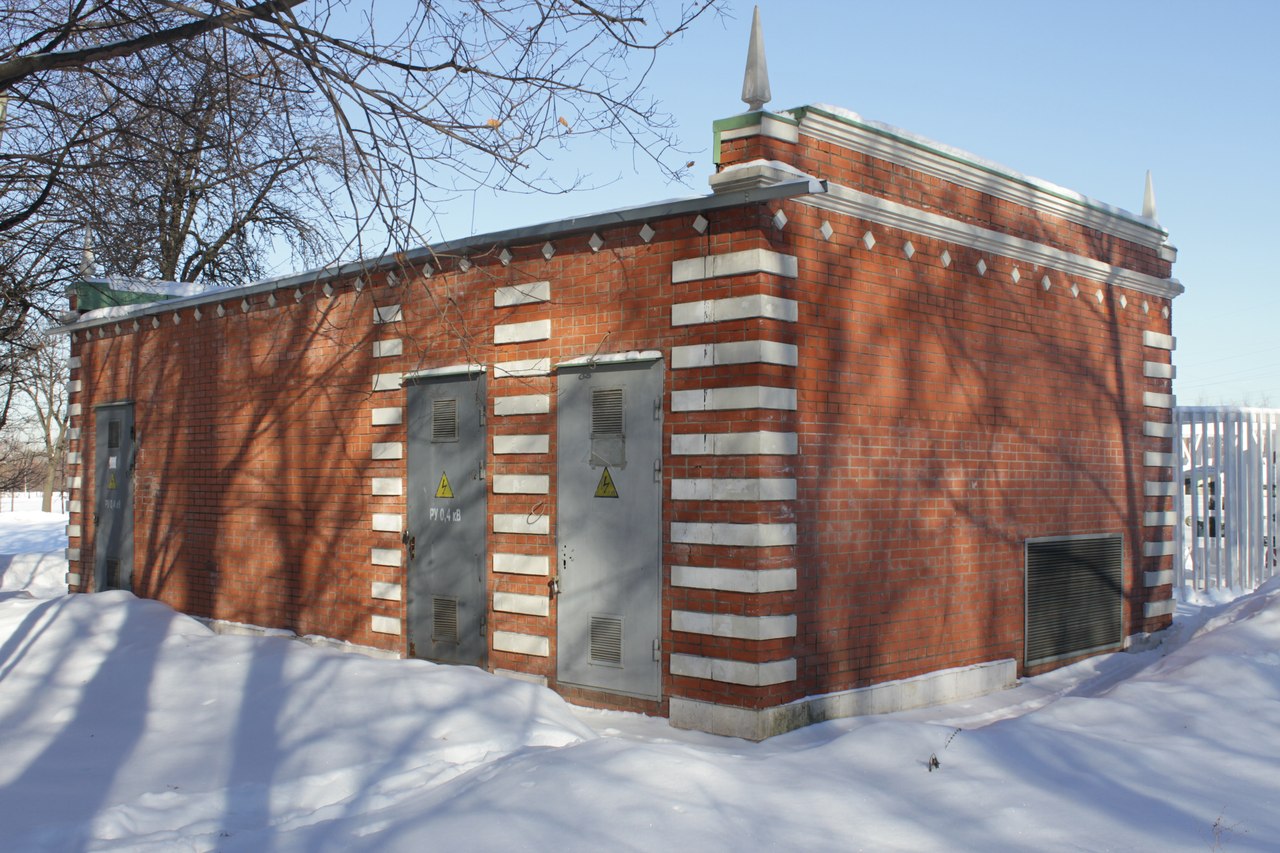

Блочная распределительная подстанция, далее БРП, в железобетонном корпусе или в корпусе из сэндвич панелей предназначены для приема, и распределения электроэнергии трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10(6) кВ на стороне высокого напряжения и 0,4 кВ на стороне низкого напряжения при комплектации трансформатором. БРП является изделием полной заводской готовности.

БРП изготавливаются в различных габаритах, в зависимости от количества устанавливаемых ячеек, предназначены для постоянной установки, распределения электроэнергии в городских и промышленных сетях, благодаря своему исполнению монтаж занимает 3-5 дней.

БРП классифицируются по следующим техническим данным:


  • с трансформатором или без него;
  • проходная или тупиковая;
  • по ВН устанавливаются ячейки с выключателями нагрузки, автогазовыми выключателями, вакуумными выключателями, элегазовыми выключателями, элегазовыми моноблоками с релейной или микропроцессорной защитой;
  • микропроцессорная защита различается в зависимости от назначения ячейки;
  • укомплектована по стороне 10(6)кВ различными распределительными устройствами отечественного или импортного производства;
  • подключением вводных/отходящих линий ВН через выключатель нагрузки или силовой вакуумный выключатель;
  • с микропроцессорной или релейной защитой;
  • защита силового трансформатора предохранителями с выключателем нагрузки или силовым вакуумным выключателем с микропроцессорной или релейной защитой;
  • защитой отходящих линий по стороне НН предохранителями, рубильниками-предохранителями типа ARS или RBK, аналогами, или автоматическими выключателями (в выдвижном или стационарном исполнении);
  • применением при секционировании автоматического ввода резерва (АВР);
  • номинальная мощность силового трансформатора 100,160,250,400,630,1000,1250 кВА;
  • номинальное напряжение на стороне ВН - 6, 10кВ;
  • номинальное напряжение на стороне НН - 0,4 кВ;
  • номинальный ток сборных шин на стороне ВН - до 1600А;
  • номинальный ток сборных шин на стороне НН - 250, 400, 630, 800, 1000, 1250, 1600, 2000, 2500А и более на заказ.

Ток термической стойкости сборных шин на стороне ВН, для РУ:


  • с воздушной изоляцией (2с) - 12,5; 20кА;
  • с элегазовой изоляцией, (2c) - 20; 25кА.

Ток электродинамической стойкости сборных шин на стороне ВН, для РУ:


  • с воздушной изоляцией, (2с) - 31,5; 51 кА;
  • с элегазовой изоляцией, (2c) - 51; 63 кА.
  • Номинальное напряжение вторичных цепей переменного тока - 220 ,24В.
  • Климатическое исполнение по ГОСТ15150-69 - У1.
    Степень защиты по ГОСТ14254-96 - IР23.
