Гранёные опоры освещения ОГК (НФГ)
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
АНАЛОГИ |
m |
Dн |
Н |
k |
h |
Б |
d |
Dв |
|
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
(мм) |
(мм) |
|
|
Опора освещения несиловая фланцевая граненая НФГ |
|||||||||
|
НФГ-3,0-02 |
ОГК-3 |
22 |
96 |
3 |
|
|
140 |
20 |
60 |
|
НФГ-4,0-02 |
ОГК-4 |
30 |
108 |
4 |
|
|
140 |
20 |
60 |
|
НФГ-5,0-02 |
ОГК-5 |
48 |
130 |
5 |
|
|
180 |
22 |
75 |
|
НФГ-6,0-02 |
ОГК-6 |
59 |
141 |
6 |
|
|
180 |
22 |
75 |
|
НФГ-7,0-02 |
ОГК-7 |
90 |
152 |
7 |
|
|
230 |
34 |
75 |
|
НФГ-8,0-02 |
ОГК-8 |
120 |
163 |
8 |
|
|
230 |
34 |
75 |
|
НФГ-9,0-02 |
ОГК-9 |
150 |
183 |
9 |
|
|
300 |
34 |
75 |
|
НФГ-10,0(75) -02 |
ОГК-10 |
162 |
185 |
10 |
|
|
300 |
34 |
75 |
|
НФГ-10,0(100) -02 |
ОГК-10(2) |
189 |
210 |
10 |
|
|
300 |
34 |
100 |
|
НФГ-12,0-02 |
ОГК-12 |
235 |
232 |
11,8 |
|
11,8 |
300 |
34 |
75 |
|
НФГ-14,0-02 |
ОГК-14 |
326 |
254 |
14 |
2 |
10,5 |
400 |
38 |
100 |
|
НФГ-16,0-02 |
ОГК-16 |
383 |
276 |
16 |
2 |
10,5 |
400 |
38 |
100 |
|
m - масса |
D1 – диаметр у основания |
|
H – вертикальный размер |
L – длина подземной части |
|
Б – монтажный размер |
d – диаметр отверстий |
|
D2 – диаметр верхнего среза |
P max – номинальное усилие |
Цены на опоры
|
Обозначение |
Высота надземной части H1, м |
Цена с НДС (грунт/эмаль) |
Цена с НДС (горячий цинк) |
|
ОГК-3 (60)-1,0 |
3,0 |
4 600,00 |
5 750,00 |
|
ОГК-4 (60)-1,0 |
4,0 |
5 560,00 |
7 150,00 |
|
ОГК-4 (60)-1,5 |
4,0 |
6 160,00 |
7 900,00 |
|
ОГК-5 (75)-1,25 |
5,0 |
6 860,00 |
8 750,00 |
|
ОГК-5 (75)-1,5 |
5,0 |
7 440,00 |
9 550,00 |
|
ОГК-6 (75)-1,0 |
6,0 |
7 900,00 |
10 110,00 |
|
ОГК-6 (75)-1,5 |
6,0 |
8 820,00 |
11 200,00 |
|
ОГК-7 (75)-1,5 |
7,0 |
13 400,00 |
16 750,00 |
|
ОГК-7 (75)-2,0 |
7,0 |
14 560,00 |
17 950,00 |
|
ОГК-8 (75)-1,5 |
8,0 |
15 280,00 |
18 850,00 |
|
ОГК-8 (75)-2,0 |
8,0 |
16 120,00 |
19 900,00 |
|
ОГК-9 (75)-2,0 |
9,0 |
18 280,00 |
23 600,00 |
|
ОГК-10 (75)-2,0 |
10,0 |
19 840,00 |
24 960,00 |
|
ОГК -3 (60) |
3,0 |
3 760,00 |
4 544,00 |
|
ОГК -4 (60) |
4,0 |
4 600,00 |
5 680,00 |
|
ОГК -5 (75) |
5,0 |
5 560,00 |
6 964,00 |
|
ОГК -6 (75) |
6,0 |
6 860,00 |
8 644,00 |
|
ОГК -7 (75) |
7,0 |
8 900,00 |
10 960,00 |
|
ОГК -8 (75) |
8,0 |
12 040,00 |
14 616,00 |
|
ОГК -9 (75) |
9,0 |
14 440,00 |
17 476,00 |
|
ОГК -10 (75) |
10,0 |
15 000,00 |
18 860,00 |
|
ОГК -11 (75) |
11,0 |
19 000,00 |
23 200,00 |
|
ОГК -12 (100) |
12,0 |
20 460,00 |
25 324,00 |
|
ОГК -14 (100) |
14,0 |
40 400,00 |
49 960,00 |
|
ОГК -16 (100) |
16,0 |
46 600,00 |
57 960,00 |

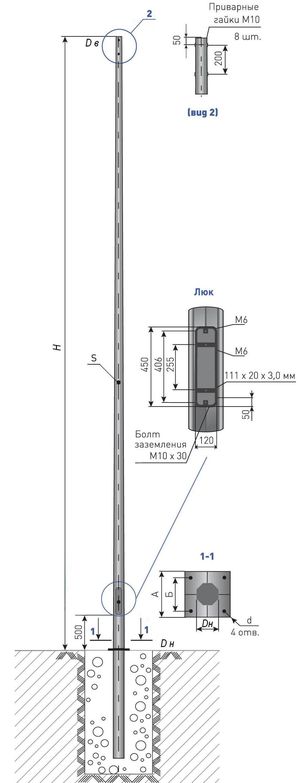

Конструкция и назначение граненых опор освещения
Опоры освещения несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм. Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
