Опоры контактной сети ТП и ТФ (Мосгортранс - ОС)

Опоры контактной сети ТП и ТФ (Мосгортранс - ОС)

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ m D1 Н1 h1 Б d D2 Pmax
(кг) (мм) (м) (м) (мм) (мм) (мм) (кг)
Опора контактной сети трубчатая прямостоечная ТП
ТП-400-9,0/11,0-01 618 219 11 2     168 400
ТП-1000-9,0/11,0-01 1 082   11 2       1000
ТП-1000-9,0/11,5-01 796 377 11,5 2,5       1000
ТП-1300-9,0/11,5-01 969 377 11,5 2,5     273 1300
ТП-1500-9,0/11,0-01 1 120   11 2       1500
ТП-1500-9,0/11,5-01 1 050 377 11,5 2,5     273 1500
ТП-1800-9,0/11,5-01 1 141 426 11,5 2,5     325 1800
ТП-2200-9,0/11,5-02 1 336 426 11,5 2,5     325 2200
ТП-2500-9,0/11,5-02 1 414 426 11,5 2,5     325 2500
ТП-3000-9,0/11,5-02 1 600 478 11,5 2,5     325 3000
ТП-1000-11,0/13,5-01 1 413 325 13,5 2,5     273 1000
ТП-1000-13,0/15,5-01 1 611 325 15,5 2,5     273 1000
Опора контактной сети трубчатая фланцевая ТФ
ТФ-700-9,0-02 596 273 9   380 38 219 700
ТФ-1000-9,0-02 688 325 9   440 38 219 1000
ТФ-1300-9,0-02 848
ТФ-1500-9,0-02 888
ТФ-1800-9,0-02 1 006

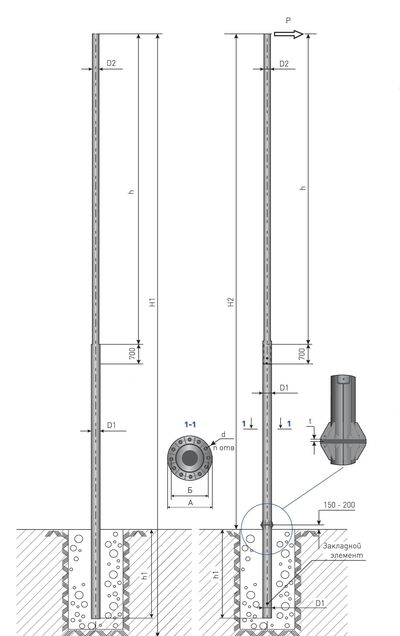

m - масса D1 – диаметр у основания
H – вертикальный размер L – длина подземной части
Б – монтажный размер d – диаметр отверстий
D2 – диаметр верхнего среза P max – номинальное усилие



Цены на опоры



Обозначение Телескопическая Нагрузка                кг Диаметры труб      D/d, мм Высота надземной части             H1, м Расчетная масса              m, кг Цена с НДС (грунт/эмаль) Цена с НДС (горячий цинк)
ОС-0,3-9,0   300 219/168 9 427 25 100,00р. 28 300,00р.
ОС-0,4-9,0\ СП400-9\11 Т 400 219/168 9 598 47 750,00р. 53 600,00р.\ 31500
ОС-0,7-9,0   700 273/219 9 611 48 600,00р. 54 700,00р.
ОС-0,7-9,0-2В   700 273/219 9 611 48 600,00р. 54 700,00р.
ОС-0,8-9,0 Т 800 273/219 9 836 66 580,00р. 75 100,00р.
ОС-0,8-9,0-2В Т 800 273/219 9 836 66 580,00р. 75 100,00р.
ОС-0,9-9,0   900 325/219 9 745 59 500,00р. 67 000,00р.
ОС-0,9-9,0-2В   900 325/219 9 745 59 500,00р. 67 000,00р.
ОС-1,0-9,0 Т 1000 273/219/168 9 1200 95 800,00р. 107 900,00р.
ОС-1,1-9,0 Т 1100 273/219/194 9 1241 99 250,00р. 111 500,00р.
ОС-1,5-9,0 Т 1500 325/273 9 1043 83 300,00р. 93 800,00р.
ОС-1,5-9,0-2В Т 1500 325/273 9 1043 83 300,00р. 93 800,00р.
ОС-2,1-9,0 Т 2100 325/273/219 9 1590 127 000,00р. 143 000,00р.
ОС-0,4-11,0   400 273/219 11 610 48 700,00р. х
ОС-0,6-11,0 Т 600 273/219 11 1107 88 420,00р. х
ОС-1,0-11,0 Т 1000 325/273 11 1400 111 880,00р. х
ОС-1,3-11,0 Т 1300 325/273/219 11 2061 164 700,00р. х
ОС-1,4-11,0   1400 426/325 11 1230 98 300,00р. х
ОС-1,8-11,0 Т 1800 426/325 11 1851 147 660,00р. х
ОС-2,7-11,0 Т 2700 426/325/273 11 2585 206 600,00р. х
ОС-1,0-13,0 Т 1000 325/273/219 11 2285 182 500,00р. х
ОС-1,1-13,0   1100 426/325 11 1370 109 380,00р. х
ОС-1,5-13,0 Т 1500 426/325 11 2033 162 400,00р. х
ОС-1,9-13,0 Т 1900 426/325/273 11 2997 239 280,00р. х



Конструкция и особенности характеристики опор контактной сети

НАЗНАЧЕНИЕ

Опоры контактной сети трубчатые предназначены для установки контактных сетей городского транспорта (СНиП 2.05.09-90 «Трамвайные и троллейбусные линии»)

ОСОБЕННОСТИ КОНСТРУКЦИИ

Опоры контактной сети типа Т (трубчатые) должны быть равнопрочными по любым поперечным осям и выдерживать максимальную суммарную нагрузку, эквивалентную нормированной нагрузке, приложенной к верхней части опоры.

Отклонение верхней части опоры под нагрузкой – согласно 2.05.09-90

Расчетный прогиб стальных под воздействием нормативной нагрузки не должен превышать 1/70 высоты наземной части опоры.

ПОКРЫТИЕ

Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ

01 – воздушный подвод к верхней части опоры.

02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
