Опоры силовые фланцевые

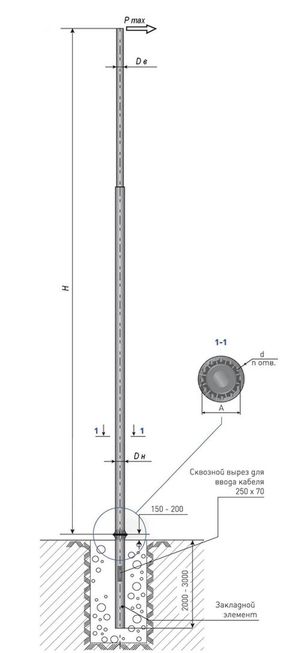

| НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ | m | Dн | Н | А | d | Dв | Pmax |
| (кг) | (мм) | (м) | (мм) | (мм) | (мм) | (кг) | |
| Опора контактной сети силовая фланцевая СФ (до 2008г. - ОПФ) | |||||||
| СФ-300-8,5-01 | 291 | 219 | 8,5 | 360 | 22 | 168 | 300 |
| СФ-400-8,5-01 | 348 | 219 | 8,5 | 360 | 22 | 168 | 400 |
| СФ-400-8,5-02 | 382 | 219 | 8,5 | 360 | 22 | 168 | 400 |
| СФ-400-9,0-01 | 367 | 219 | 9 | 360 | 22 | 168 | 400 |
| СФ-400-9,0-02 | 402 | 219 | 9 | 360 | 22 | 168 | 400 |
| СФ-700-8,5-01 | 450 | 273 | 8,5 | 372 | 22 | 219 | 700 |
| СФ-700-8,5-02 | 491 | 273 | 8,5 | 372 | 22 | 219 | 700 |
| СФ-700-9,0-01 | 468 | 273 | 9 | 372 | 22 | 219 | 700 |
| СФ-700-9,0-02 | 510 | 273 | 9 | 372 | 22 | 219 | 700 |
| СФ-400-11,0-02 | 621 | 11 | 400 | ||||
| Опора контактной сети силовая фланцевая ОС(ф) | |||||||
| ОС-0,3-9,0(Ф) | 219 | 9 | 293 | 24 | 159 | 300 | |
| ОС-0,4-9,0(Ф) | 219 | 9 | 293 | 24 | 159 | 400 | |
| ОС-0,7-9,0(Ф) | 273 | 9 | 363 | 28 | 219 | 700 | |
| ОС-0,8-9,0(Ф) | 273 | 9 | 363 | 28 | 219 | 800 | |
| ОС-0,9-9,0(Ф) | 325 | 9 | 450 | 28 | 273 | 900 | |
| ОС-1,5-9,0(Ф) | 273 | 9 | 363 | 28 | 219 | 1500 | |
| ОС-0,6-11,0(Ф) | 273 | 11 | 363 | 28 | 219 | 600 | |
| m - масса | D1 – диаметр у основания |
| H – вертикальный размер | L – длина подземной части |
| Б – монтажный размер | d – диаметр отверстий |
| D2 – диаметр верхнего среза | P max – номинальное усилие |
Цены на опоры
| Обозначение | Телескопическая | Нагрузка, кг | Диаметры труб, мм | Высота надземной части, м | Масса, кг | Цена с НДС (грунт, эмаль) | Цена с НДС (горячий цинк) |
| ОС-0,3-9,0 | 300 | 219/168 | 9 | 427 | 25 100р. | 28 300р. | |
| ОС-0,4-9,0\ СП400-9\11 | Т | 400 | 219/168 | 9 | 598 | 47 750р. | 53 600 \ 31500р. |
| ОС-0,7-9,0 | 700 | 273/219 | 9 | 611 | 48 600р. | 54 700р. | |
| ОС-0,7-9,0-2В | 700 | 273/219 | 9 | 611 | 48 600р. | 54 700р. | |
| ОС-0,8-9,0 | Т | 800 | 273/219 | 9 | 836 | 66 580р. | 75 100р. |
| ОС-0,8-9,0-2В | Т | 800 | 273/219 | 9 | 836 | 66 580р. | 75 100р. |
| ОС-0,9-9,0 | 900 | 325/219 | 9 | 745 | 59 500р. | 67 000р. | |
| ОС-0,9-9,0-2В | 900 | 325/219 | 9 | 745 | 59 500р. | 67 000р. | |
| ОС-1,0-9,0 | Т | 1000 | 273/219/168 | 9 | 1200 | 95 800р. | 107 900р. |
| ОС-1,1-9,0 | Т | 1100 | 273/219/194 | 9 | 1241 | 99 250р. | 111 500р. |
| ОС-1,5-9,0 | Т | 1500 | 325/273 | 9 | 1043 | 83 300р. | 93 800р. |
| ОС-1,5-9,0-2В | Т | 1500 | 325/273 | 9 | 1043 | 83 300р. | 93 800р. |
| ОС-2,1-9,0 | Т | 2100 | 325/273/219 | 9 | 1590 | 127 000р. | 143 000р. |
| ОС-0,4-11,0 | 400 | 273/219 | 11 | 610 | 48 700р. | х | |
| ОС-0,6-11,0 | Т | 600 | 273/219 | 11 | 1107 | 88 420р. | х |
| ОС-1,0-11,0 | Т | 1000 | 325/273 | 11 | 1400 | 111 880р. | х |
| ОС-1,3-11,0 | Т | 1300 | 325/273/219 | 11 | 2061 | 164 700р. | х |
| ОС-1,4-11,0 | 1400 | 426/325 | 11 | 1230 | 98 300р. | х | |
| ОС-1,8-11,0 | Т | 1800 | 426/325 | 11 | 1851 | 147 660р. | х |
| ОС-2,7-11,0 | Т | 2700 | 426/325/273 | 11 | 2585 | 206 600р. | х |
| ОС-1,0-13,0 | Т | 1000 | 325/273/219 | 11 | 2285 | 182 500р. | х |
| ОС-1,1-13,0 | 1100 | 426/325 | 11 | 1370 | 109 380р. | х | |
| ОС-1,5-13,0 | Т | 1500 | 426/325 | 11 | 2033 | 162 400р. | х |
| ОС-1,9-13,0 | Т | 1900 | 426/325/273 | 11 | 2997 | 239 280р. | х |
| Обозначение | Нагрузка, кг | Диаметры труб, мм | Высота надземной части, м | Расчетная масса, кг | Подвод кабеля | Цена с НДС (грунт, эмаль) | Цена с НДС (горячий цинк) |
| СП-300-8,5/10,5 | 300 | 219/159 | 8,5 | 375 | 1 | 26 500р. | 29 000р. |
| 2 | 27 000р. | 29 500р. | |||||
| СП-400-8,5/10,5 | 400 | 219/168 | 8,5 | 401 | 1 | 28 400р. | 30 900р. |
| 2 | 28 900р. | 31 400р. | |||||
| СП-700-8,5/10,5 | 700 | 273/219 | 8,5 | 530 | 1 | 37 500р. | 40 500р. |
| 2 | 38 000р. | 41 000р. | |||||
| СП-300-9,0/11,0 | 300 | 219/159 | 9 | 385 | 1 | 27 000р. | 29 500р. |
| 2 | 27 500р. | 30 000р. | |||||
| СП-400-9,0/11,0 | 400 | 219/168 | 9 | 415 | 1 | 29 000р. | 31 500р. |
| 2 | 29 500р. | 32 000р. | |||||
| СП-700-9,0/11,0 | 700 | 273/219 | 9 | 550 | 1 | 38 500р. | 41 250р. |
| 2 | 39 000р. | 41 700р. |
| Обозначение | Нагрузка, кг | Диаметры труб, мм | Высота надземной части, м | Расчетная масса, кг | Подвод кабеля | Цена с НДС (грунт, эмаль) | Цена с НДС (горячий цинк) |
| СФ-300-8,5 | 300 | 219/159 | 8,5 | 315 | 1 | 25 500р. | 28 000р. |
| 2 | 26 000р. | 28 500р. | |||||
| СФ-400-8,5 | 400 | 219/168 | 8,5 | 345 | 1 | 27 500р. | 30 000р. |
| 2 | 28 000р. | 30 500р. | |||||
| СФ-700-8,5 | 700 | 273/219 | 8,5 | 450 | 1 | 34 400р. | 38 800р. |
| 2 | 34 800р. | 39 300р. | |||||
| СФ-300-9,0 | 300 | 219/159 | 9 | 335 | 1 | 26 500р. | 29 000р. |
| 2 | 27 000р. | 29 500р. | |||||
| СФ-400-9,0 | 400 | 219/168 | 9 | 365 | 1 | 28 500р. | 31 000р. |
| 2 | 29 000р. | 31 500р. | |||||
| СФ-700-9,0 | 700 | 273/219 | 9 | 475 | 1 | 35 650р. | 40 200р. |
| 2 | 36 150р. | 40 750р. |
Конструкция и особенности характеристики опор контактной сети
НАЗНАЧЕНИЕ
Опоры контактной сети силовые фланцевые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.
ОСОБЕННОСТИ КОНСТРУКЦИИ
ООпоры контактной сети силовые фланцевые трубчатые представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
