Силовые опоры освещения СП (ОС)
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
Dн |
L |
H |
Dв |
Pmax |
|
(кг) |
(мм) |
(м) |
(м) |
(мм) |
(кг) |
|
|
Опора контактной сети силовая прямостоечная СП (до 2008г. - ОП) |
||||||
|
СП-300-8,5/10,5 |
383 |
219 |
10,5 |
8,5 |
168 |
300 |
|
СП-400-8,5/10,5 |
404 |
219 |
10,5 |
8,5 |
168 |
400 |
|
СП-400-8,5/11 |
426 |
219 |
11 |
8,5 |
168 |
400 |
|
СП-400-9,0/11 (МГТ) |
578 |
219 |
11 |
9,0 |
168 |
400 |
|
СП-400-9,0/11 |
487 |
219 |
11 |
9,0 |
168 |
400 |
|
СП-700-8,5/10,5 |
580 |
273 |
10,5 |
8,5 |
219 |
700 |
|
СП-700-8,5/11 |
610 |
273 |
11 |
8,5 |
219 |
700 |
|
СП-700-9/11 |
600 |
273 |
11 |
9,0 |
219 |
700 |
|
Опора контактной сети силовая ОС |
||||||
|
ОС-0,3-9,0(2,0) |
427 |
219 |
11 |
9,0 |
168 |
300 |
|
ОС-0,4-9,0(2,0) |
598 |
219 |
11 |
9,0 |
168 |
400 |
|
ОС-0,7-9,0(2,0) |
611 |
273 |
11 |
9,0 |
219 |
700 |
|
ОС-0,8-9,0(2,0) |
836 |
273 |
11 |
9,0 |
219 |
800 |
|
ОС-0,9-9,0(2,0) |
746 |
325 |
11 |
9,0 |
273 |
900 |
|
ОС-1,0-9,0(2,0) |
1 200 |
273 |
11 |
9,0 |
219 |
1000 |
|
ОС-1,1-9,0(2,0) |
1 241 |
325 |
11 |
9,0 |
273 |
1100 |
|
ОС-1,5-9,0(2,0) |
1 043 |
273 |
11 |
9,0 |
219 |
1500 |
|
ОС-2,1-9,0(2,0) |
1 590 |
325 |
11 |
9,0 |
273 |
2100 |
|
ОС-0,4-11,0(3,0) |
610 |
273 |
14 |
11,0 |
219 |
400 |
|
ОС-0,6-11,0(3,0) |
1 107 |
273 |
14 |
11,0 |
219 |
600 |
|
ОС-1,0-11,0(3,0) |
1 400 |
325 |
14 |
11,0 |
273 |
1000 |
|
ОС-1,3-11,0(3,0) |
2 061 |
325 |
14 |
11,0 |
273 |
1300 |
|
ОС-1,8-11,0(3,0) |
1 852 |
426 |
14 |
11,0 |
325 |
1800 |
|
ОС-2,7-11,0(3,0) |
2 586 |
426 |
14 |
11,0 |
325 |
2700 |
|
ОС-1,0-13,0(3,0) |
2 285 |
325 |
16 |
13,0 |
273 |
1000 |
|
ОС-1,1-13,0(3,0) |
1 371 |
426 |
16 |
13,0 |
325 |
1100 |
|
ОС-1,5-13,0(3,0) |
2 034 |
426 |
16 |
13,0 |
325 |
1500 |
|
ОС-1,9-13,0(3,0) |
2 992 |
426 |
16 |
13,0 |
325 |
1900 |
|

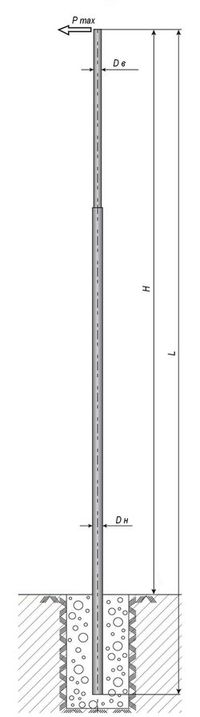

m - масса |
D1 – диаметр у основания |
|
H – вертикальный размер |
L – длина подземной части |
|
Б – монтажный размер |
d – диаметр отверстий |
|
D2 – диаметр верхнего среза |
P max – номинальное усилие |
Цены на опоры
|
Обозначение |
Телескопическая |
Нагрузка кг |
Диаметры труб D/d, мм |
Высота надземной части H1, м |
Расчетная масса m, кг |
|
ОС-0,3-9,0 |
|
300 |
219/168 |
9,0 |
427,0 |
|
ОС-0,4-9,0\ СП400-9\11 |
Т |
400 |
219/168 |
9,0 |
598,0 |
|
ОС-0,7-9,0 |
|
700 |
273/219 |
9,0 |
611,0 |
|
ОС-0,7-9,0-2В |
|
700 |
273/219 |
9,0 |
611,0 |
|
ОС-0,8-9,0 |
Т |
800 |
273/219 |
9,0 |
836,0 |
|
ОС-0,8-9,0-2В |
Т |
800 |
273/219 |
9,0 |
836,0 |
|
ОС-0,9-9,0 |
|
900 |
325/219 |
9,0 |
745,0 |
|
ОС-0,9-9,0-2В |
|
900 |
325/219 |
9,0 |
745,0 |
|
ОС-1,0-9,0 |
Т |
1000 |
273/219/168 |
9,0 |
1200,0 |
|
ОС-1,1-9,0 |
Т |
1100 |
273/219/194 |
9,0 |
1241,0 |
|
ОС-1,5-9,0 |
Т |
1500 |
325/273 |
9,0 |
1043,0 |
|
ОС-1,5-9,0-2В |
Т |
1500 |
325/273 |
9,0 |
1043,0 |
|
ОС-2,1-9,0 |
Т |
2100 |
325/273/219 |
9,0 |
1590,0 |
|
ОС-0,4-11,0 |
|
400 |
273/219 |
11,0 |
610,0 |
|
ОС-0,6-11,0 |
Т |
600 |
273/219 |
11,0 |
1107,0 |
|
ОС-1,0-11,0 |
Т |
1000 |
325/273 |
11,0 |
1400,0 |
|
ОС-1,3-11,0 |
Т |
1300 |
325/273/219 |
11,0 |
2061,0 |
|
ОС-1,4-11,0 |
|
1400 |
426/325 |
11,0 |
1230,0 |
|
ОС-1,8-11,0 |
Т |
1800 |
426/325 |
11,0 |
1851,0 |
|
ОС-2,7-11,0 |
Т |
2700 |
426/325/273 |
11,0 |
2585,0 |
|
ОС-1,0-13,0 |
Т |
1000 |
325/273/219 |
11,0 |
2285,0 |
|
ОС-1,1-13,0 |
|
1100 |
426/325 |
11,0 |
1370,0 |
|
ОС-1,5-13,0 |
Т |
1500 |
426/325 |
11,0 |
2033,0 |
|
ОС-1,9-13,0 |
Т |
1900 |
426/325/273 |
11,0 |
2997,0 |
|
Обозначение |
Нагрузка кг |
Диаметры труб D/d, мм |
Высота надземной части H1, м |
Расчетная масса m, кг |
Подвод кабеля |
Цена с НДС (грунт/эмаль) |
Цена с НДС (горячий цинк) |
|
СП-300-8,5/10,5 |
300 |
219/159 |
8,5 |
375,0 |
01 |
26 500,00р. |
29 000,00р. |
|
02 |
27 000,00р. |
29 500,00р. |
|||||
|
СП-400-8,5/10,5 |
400 |
219/168 |
8,5 |
401,0 |
01 |
28 400,00р. |
30 900,00р. |
|
02 |
28 900,00р. |
31 400,00р. |
|||||
|
СП-700-8,5/10,5 |
700 |
273/219 |
8,5 |
530,0 |
01 |
37 500,00р. |
40 500,00р. |
|
02 |
38 000,00р. |
41 000,00р. |
|||||
|
СП-300-9,0/11,0 |
300 |
219/159 |
9,0 |
385,0 |
01 |
27 000,00р. |
29 500,00р. |
|
02 |
27 500,00р. |
30 000,00р. |
|||||
|
СП-400-9,0/11,0 |
400 |
219/168 |
9,0 |
415,0 |
01 |
29 000,00р. |
31 500,00р. |
|
02 |
29 500,00р. |
32 000,00р. |
|||||
|
СП-700-9,0/11,0 |
700 |
273/219 |
9,0 |
550,0 |
01 |
38 500,00р. |
41 250,00р. |
|
02 |
39 000,00р. |
41 700,00р. |
Технические характеристики и конструкция силовых опор освещения
Опоры контактной сети силовые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.
Опоры контактной сети представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор контактной сети выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
