Высокомачтовые опоры освещения МГФ и НФ
| НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ | Аналог | m | D | Н | k | h | А | l | K | № |
| (кг) | (мм) | (м) | (шт) | (м) | (мм) | (мм) | (шт) | кг/кв.м | ||
| Мачта связи (радиомачта) опора МГФ-СР | ||||||||||
| МГФ16-СР | РМГ-16 | 2 060 | 700 | 16+4 | 2 | 8,5 | 850 | 36 | 5 | II |
| МГФ20-СР | РМГ-20 | 1220 | 20+1 | 2 | 12 | 1300 | 38 | 8 | IV | |
| МГФ25-СР | РМГ-25 | 1355 | 25+1 | 3 | 10,3 | 1460 | 38 | 10 | IV | |
| МГФ30-СР | РМГ-30 | 1450 | 30+1 | 3 | 12 | 1600 | 44 | 10 | IV | |
| МГФ35-СР | РМГ-35 | 12 000 | 1250 | 35+8 | 4+1 | 11,7 | 1390 | 54 | 3 | IV |
| МГФ40-СР | РМГ-40 | 14 000 | 1300 | 40+1 | 4 | 13,5 | 1510 | 70 | 6 | IV |
| m - масса | D – диаметр у основания |
| H – вертикальный размер | k – количество секций |
| h - макс. длина составной части | А - монтажный размер |
| I - диаметр отверстий | K – количество приборов освещения |
| № - ветровой район |
НАЗНАЧЕНИЕ

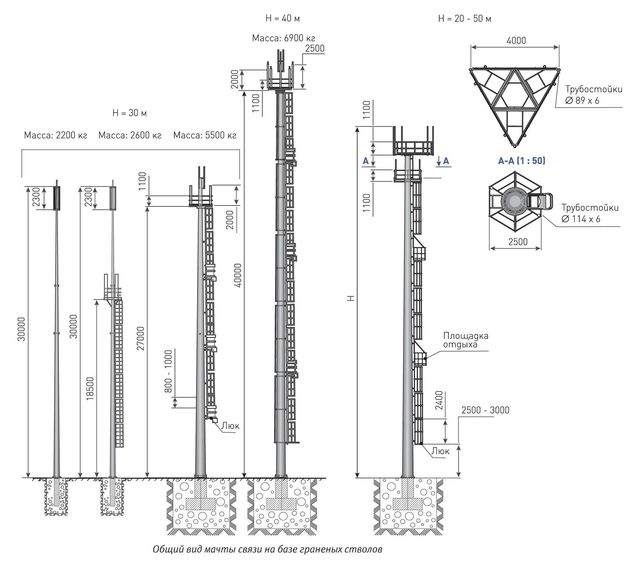

Мачты связи предназначены для установки ретрансляторов радиосвязи различного назначения для обеспечения устойчивого покрытия.
Используются до V ветрового района с максимальной парусностью в верхней части мачты площадью до 5 м2.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Ствол конструкции представляет собой конические секции длиной не более 11,5м.
Количество секций определяется высотой мачты, удобством монтажа и транспортировки.
Материал секции ствола – лист толщиной от 5 до 15 мм. Сталь С345.
Мачты оснащены трапом и площадками обслуживания, на которых располагаются стойки.
Длина стоек от 2 до 3 м для установки антенн.
Для удобства монтажа и демонтажа кабели антенн прокладываются снаружи ствола опоры по кронштейнам, расположенным вдоль мачты на расстоянии не более 1м.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
Мачта МГФ с молниеприемником
| НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ | m | D | Н | k | K | № |
| (кг) | (мм) | (м) | (шт) | (шт) | кг/квм | |
| опора МГФ-С (с молниеприёмником) | ||||||
| МГФ16-См | 1 100 | 370 | 16+3 | 2+1 | 3÷4 | III |
| МГФ20-См | 1 600 | 425 | 20+3 | 2+1 | 4÷6 | III |
| МГФ25-См | 2 450 | 480 | 25+3 | 3+1 | 4÷6 | III |
| МГФ30-См | 3 500 | 550 | 30+3 | 3+1 | 4÷6 | III |
| МГФ35-См | 5 600 | 850 | 35+3 | 4+1 | 4÷6 | III |
| m - масса | D – диаметр у основания |
| H – вертикальный размер | k – количество секций |
| h - макс. длина составной части | А - монтажный размер |
| I - диаметр отверстий | K – количество приборов освещения |
| № - ветровой район |
НАЗНАЧЕНИЕ
Молниеприемники служат для защиты объектов от попадания молниевых разрядов.
Обязательны к установке на объектах нефтяной и газовой отрасли, АЗС, складах ГСМ, и т.д.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплектация и геометрические параметры молниеприемников могут разрабатываться индивидуально по желанию Заказчика.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
Мачта освещения НФ
| НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ | Аналоги | m | Dн | Н | k | h | Б | d | Dв |
| (кг) | (мм) | (м) | (шт) | (м) | (мм) | (мм) | (мм) | ||
| Опора освещения трубчатая несиловая фланцевая НФ | |||||||||
| НФ-25-02 | ОТ3ф-25,0 | 1 808 | 325 | 25 | 3 | 9 | 470 | 36 | 219 |
| НФ-30-02 | ОТ3ф-30,0 | 2 076 | 325 | 30 | 3 | 11 | 540 | 36 | 219 |
НАЗНАЧЕНИЕ
Опоры освещения трубчатые несиловые фланцевые устанавливаются на фланец и предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов, и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия»
ОСОБЕННОСТИ КОНСТРУКЦИИ
Опоры освещения трубчатые несиловые фланцевые представляют собой стальные разборные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91).
Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».
ПОКРЫТИЕ
- Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм
СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
